旋转滗水器
发表时间:2018-4-28 10:42:37[ 阅读次数: ]

XBS旋转滗水器,该设备是序批式活性污泥法处理工艺(SBR)及其派生工艺(ICEAS、DAT-IAT、CASS、UNITANK、MSBR等)关键且必不可少的设备,其污水处理的单元操作,按进水/曝气、沉淀、排水、闲置四个阶段周期性运行,滗水器用于第三阶段排除反应池内的上清液,达到自动控制循环运行的目的。广泛应用于市政、纺织、印染、石化、食品、造纸、冶金等行业的污水处理工程。也可用于其它类类似需要滗除上清液体工程的单元操作。

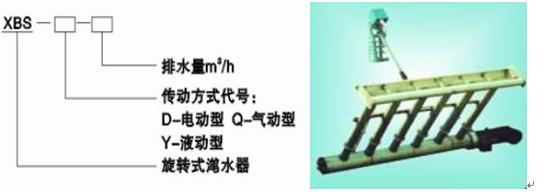

型号表示:


构造及工作原理:
本设备主要由制作、电动减速机、电动推杆、集水槽、浮筒、集水管、电控柜等部分组成,工作原理是:滗水器装在带有支承轴承的支座上并一起安装在池内,电动推杆减速装置安装在水池上方的支座上,电机运转时,电动推杆做往复运动,带动滗水结构绕下支座转动中心做回转摆动,在曝气和沉淀阶段滗水堰位于水面以上,滗水时滗水堰通过控制系统下降至水面以下进行排水,当水位下降到最低水位完成滗水后,滗水器快速返回初始状态。在滗水过程中进入滗水堰的水流呈层流状态,滗水器的下降速度使出水量保持稳定,浮筒在滗水工程中起挡渣板作用。

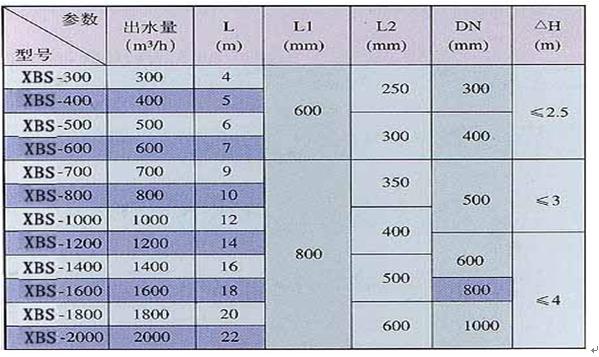

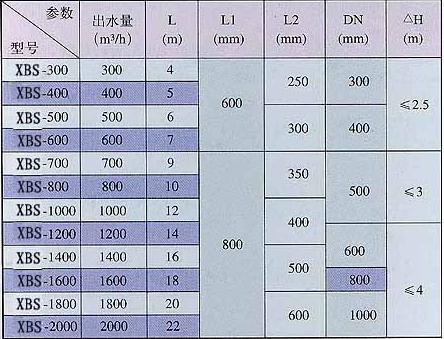

主要技术参数:


设备特点:
1、本设备所有水下零部件均为不锈钢材质,因此寿命长,耐腐蚀;
2、本机由电动推杆作为传动元件,结构紧凑,推力大,安装简单,运行平稳,工作可靠;
3、定量排水,滗水深度大,动作平稳可靠,液面无搅动,整机耗能少,使用寿命长;
4、可安装变频器可调节处理能力,预留PLC接口,可实现远程控制。

用途:
序批式活性污泥法.处理污水因其工艺简单、投资少等优点,发展非常迅速,其主要分为四个阶段:进水/曝气、沉淀、排水、闲置、滗水器主要用于第三阶段,排除反应池内的上清液,达到自控制,循环运行的目的。

型号表示方式:


选用须知:
1、选择滗水器三要素:池形面积 - S(m2),出水量 - Q(m3/h),滗水深度 - △H(m)
2、单台水量计算:Q=S·△H/n·t n- 滗水器数量(台) t-滗水时间(h)
3、表中滗水深度△H指最大滗水深度,由用户根据实际情况确定。

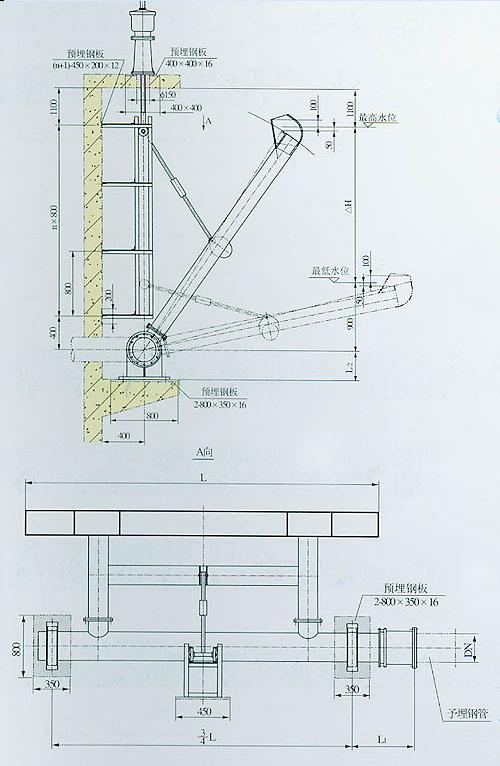

滗水器结构示意图:


SBR工艺流程图:

订货说明:
1、订货时请注意滗水深度及池高。
2、因池形及滗水形式的不同,预埋件也不同,需要土建预埋件图时,请索要详细的资料。
3、需要泥位计,液位计等进行全自动控制时,请注明要求。
